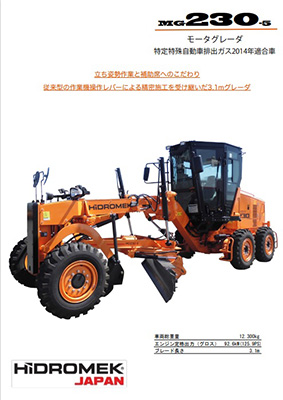

MG230-5

仕様 車両総重量(キャブ装備) 12.300kg
前輪軸重 3.520kg
後輪軸重 8.780kg
定格出力 92.6kW(125.9 PS)
ブレード長さ 3.100mm
最大けん引力 9.851Kgf
最小旋回半経(最外軸中心) 6m
走行速度 速度段 1 2 3 4 5 6
前進 (km/h) 3.6 6.1 10.0 14.8 25.5 45.0
後進 (km/h) 3.6 6.2 10.2 15.1 26.0 45.4
主要寸法 全長 7.600mm
全幅 2.180mm
全高(マフラ上幅まで) 2.710mm
全高(キャブ上面まで) 3.280mm
軸距 5.300mm
タンデムホイール中心距離 1.395mm
エンジン 名称 PERKINS 1204F-E44TA
形式 水冷 直列直接噴射式給気冷却器付ターボ過給
廃棄レベル U.S Tier4 ファイナル FU ステージⅣ
総行程容積 4.4ℓ
トラッスミッション 形式 ダイレクトパワーシフト
速度段 前身6段 後進6段
フレーム 構造 箱型鋼板溶接構造 屈折式
屈折角度 26°度
ブレーキ サービスブレーキ 2系統 後4輪制動、湿式多板式
駐車ブレーキ 変速機出力軸制動湿式多板ディスク
ステアリング 型式 全油圧式(緊急ステアリングシステム付)
油圧装置 回路 閉回路システム、負荷認識能力
油圧ポンプ形式 可変容量型ピストンポンプ
容量 146ℓ/min
最大圧 172bar
タイヤ 前輪・後輪 11:00 ‒ 20 ‒ 16PR (前後共)
ブレード 形式 2重側刃付箱型(油圧ブレードチップ)
寸法(長狭×高さ) 3.100×530mm
最大地上高さ 430mm
最大地下深さ 410mm
旋回速度 9度/sec
切削角度 最大81°× 最小36°度
スカリファイヤ つめ 9本
切削深さ 192mm
運転室 認証 ROPS/FOPS Ⅱ
仕様 エアサスペンションシート(種々調整可能、シートヒータ付)
容量(交換時) 燃料タンク 210ℓ
冷却水 16.5ℓ
クランクケース 13.5ℓ
尿素タンク 19ℓ
主な標準装備品 ・車検装備品
・ライト関係一式
・ROPS/FOPS キャプ
・補助シート
・インシートバンクカット機構
・デフロック
・エアドライヤ(ブレーキエアライン)
・標準ブレード(3.1m)
・ブレードスリップクラッチ
・油圧ブレードチップ
・ICTブランケット
(センサー取付用、マストサポート取付用)
・スカリファイア
